safrans

le systeme de barre est terminé

Sur notre bateau, le systeme de barre est un peu plus complexe que frequement car il y a deux safrans. De plus, le bateau etant large, l'architecte a prévu que les deux safrans n'ai pas tout a fait le même angle lorsque la barre n'est pas au centre.

systeme de barre



L'ensemble est composé de la barre montée sur un axe, les deux safrans et deux tubes reliant la barre et chaque safrans. Les tubes sont monté sur la barre avec l'aide de pallier auto aligant et au safrans avec des diabolos de planche à voile.

system de barre liens barre safrans

la barre

On remarque aussi la trappe de survie parmettant d'evacuer le bateau qu'il soit a l'endroit ou a l'envers. C'est aussi là qu'est abrité le radeau de survie.



pose des safrans

Nous avons procédé à la pose des safrans.

Il a dabord fallu tracer la position avec précision suivant le plan de l'architecte.

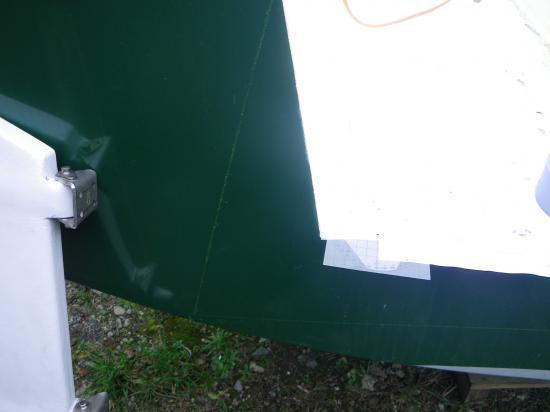

traçage

Le traçage se fait au crayon cire pour ne pas marquer la peinture.

traçage

Ensuite les percements sont réalisés et passés à l'epoxy. Les trous ont été legèrement fraisé pour creer un chanfrein qui assurera la présence d'une bonne quantité de mastique polyuréthane. Puis les ferrures sont posé avec les safrans en place afin d'être sur de leur alignement.

safrans posés

Ca n'y parait pas, mais c'est un travail tres minutieux qui nous a demandé deux demi journée par safrans.

Il ne reste plus qu'a ajouter les diabolos de liaison avec les tubes qui relient les safrans à la barre. On voit l'espace libre entre le tube et le safrans sur la photo ci dessous. Nous voulions attendre que les safrans soient en place pour être sur de la longueur des tubes. Apres vérification, le plan de l'architecte etait exact au milimetre.

La prochaine grosse étape sera la pose du rail de grand voile.



safrans et voiles de quille



Nous terminons actuelements les safrans et le voiles de quilles.

Ils sont réalisés en contre plaqué renforcés de fibres de carbone.

Ils avaient déja été mis en forme.

voile de quille safrans

Il faut maintenant leur ajouter les renforts longitudineau et les stratifier.

stratification carbone

 Apres avoir stratifié les bandes d'UD de carbone sous pression, ceux ci sont coupé et inserré dans la voile de quille.

renforts voile de quille

Et collés a l'époxy.

renforts voile de quille

 Les safrons quand a eux sont stratifié sous vide.

stratification carbone safrans

Les fibres sont mise en place puis l'ensemble est couvert par une bache a vide.

stratification carbone safrans

 Une foi le vide fait, on voit bien que la résine impregne le feutre.

safrans sous vide



Voila, pour les safrans, la quille aura bientôt droit au même traitement.
